超聲波水表

一、RZ-T3型超聲波水表概述
RZ-T3 系列超聲波水表是用來計量及控制流經自來水管道水的體積總量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、安全可靠、經濟實用等特點，可廣泛應用于水計量的采暖設施中，產品指標符合 CJ128-2007 行業標準，檢測依據檢定規程 JJG 225-2001。

二、RZ-T3型超聲波水表產品特點
(1) 本表流量傳感器采用超聲波流量傳感方式。計量準確，不受水中鐵銹影響及外界磁場干擾，適合中國供暖水質，殼體采用優質黃銅，經硬模鍛造、數控機床和組合機床加工，機械強度好，尺寸精度高。保證了產品長期運行的穩定性和準確性。
(2) MCU 選用TI 公司MSP430 系列超低功耗微處理器，功能強、功耗低、抗電磁干擾能力強。
(3) 具有自我診斷、故障顯示和斷電數據保護功能，當超聲波水表偶然出現故障時，顯示故障代碼并且自動保存當前數據。

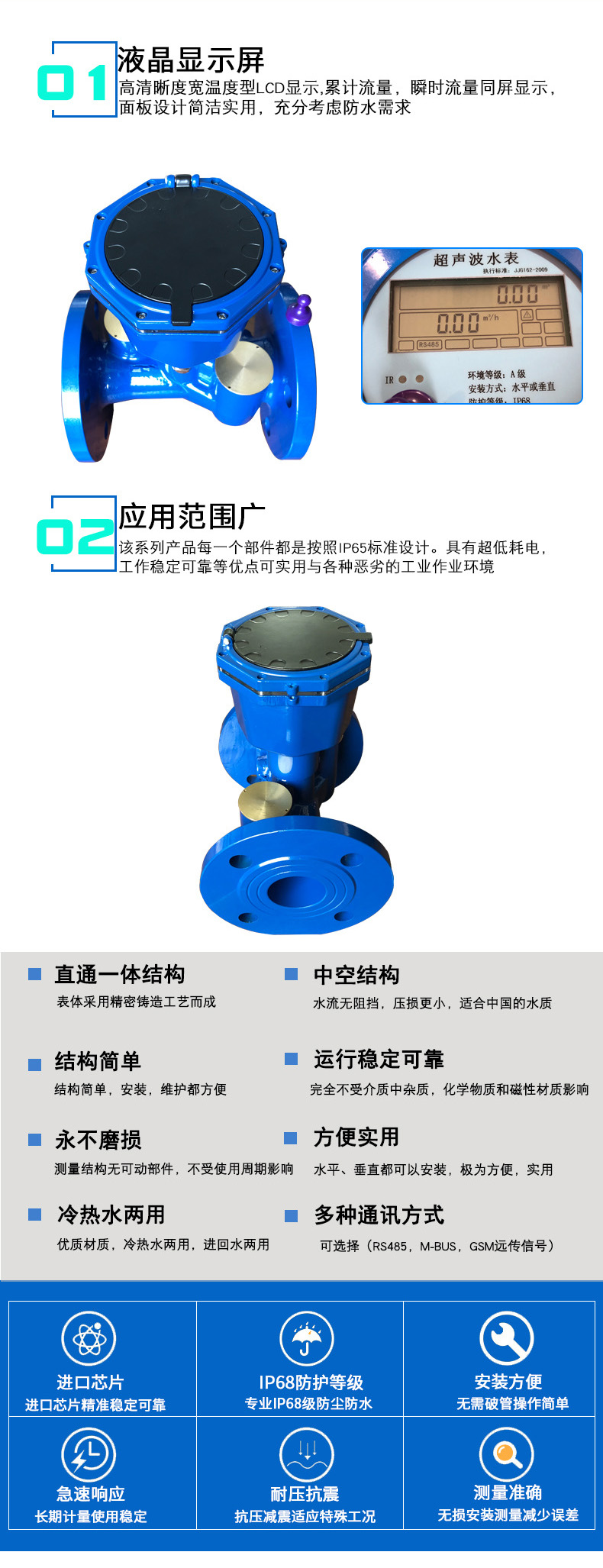

(4) 采用液晶顯示器，顯示數據完整、準確，讀取數據方便、快捷。實時時鐘設計，實現日期的記錄和顯示功能。
(5) 采用環保鋰電池，電池使用壽命6 年以上（理論計算大于10 年）。
(6) 一體式結構，外形美觀，顯示器可水平旋轉、垂直翻蓋，讀數方便；單鍵設計，操作簡便，顯示屏水平方向360 度旋轉，垂直方向180 度旋轉，方便安裝。
(7) 配合本公司生產的智能控制閥使用，可實現預付費功能。
(8) 接口齊全，可擴展MBUS 總線接口、RS485 總線接口、光電隔離脈沖接口、紅外接口，實現數據遠程抄收和集中控制。
（9）安裝、維護方便，具有防塵、防潮、防水、防拆卸，防止人為破壞等功能。

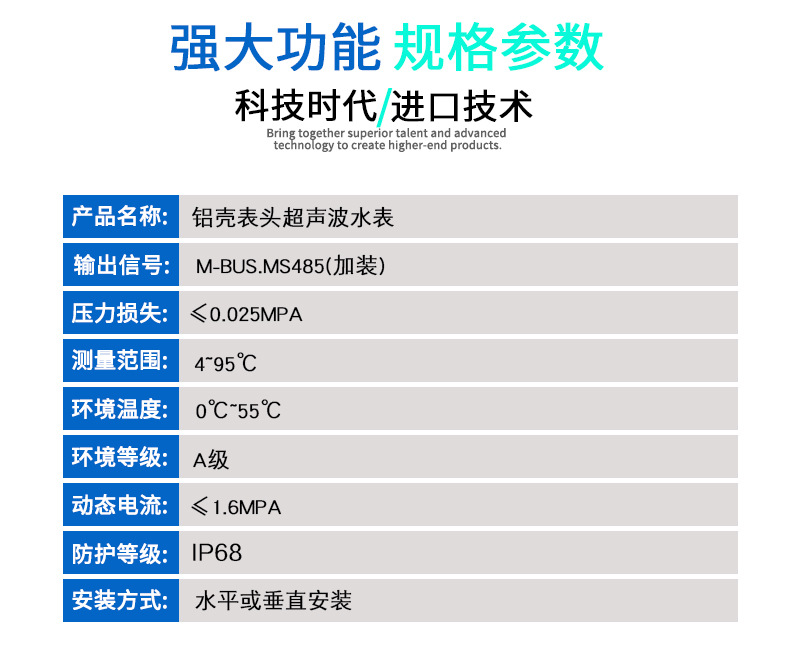

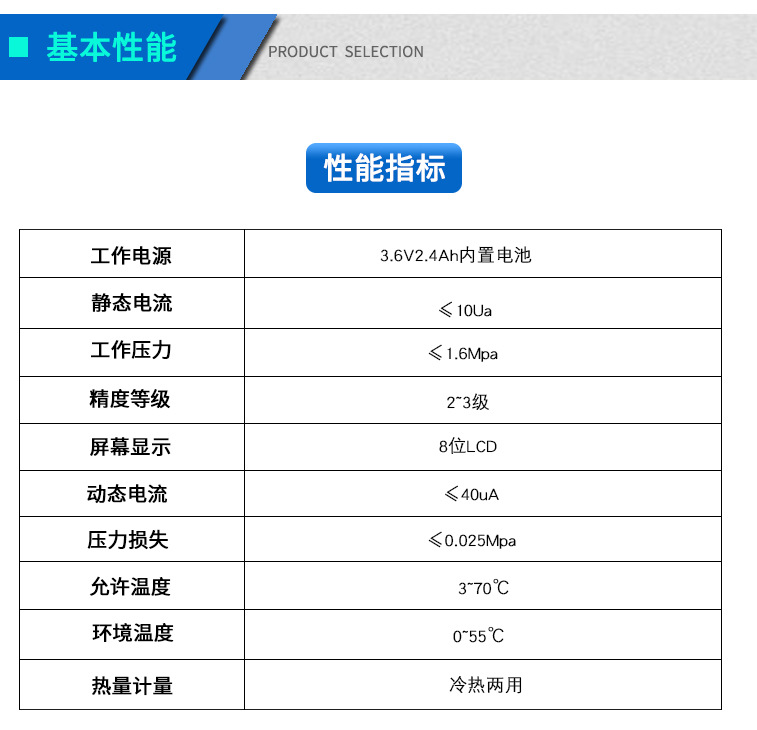

三、RZ-T3型超聲波水表主要技術參數
(1) 確定度等級：2 級、3 級（JJG225-2001）
(2) 環境等級：A 級環境（+5℃～+55℃）。
(3) 外殼防護等級：IP54（GB4208）可根據用戶需求定制更高等級產品。
(4) 表內電池使用壽命：≧6 年
(5) 溫度測量范圍：T30,T50,T70（可選）；
(6) 溫度傳感器引線長1.5 米（可根據用戶要求加長）。
(7) 載熱液體：水。
(8) *大工作壓力：*大工作壓力≦1.6MPa。
(9) 壓力損失：在額定流量下≦25kPa
(10) 安裝位置:進水管或回水管。

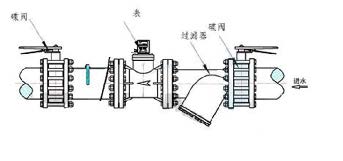

四、安裝示意圖
大口徑超聲波水表安裝與小口徑超聲波水表安裝原理相同，將絲接方式改為法蘭連接方式（ 如下圖）
