電磁流量計是一款測量精度高，安裝簡便，使用壽命長，集各種優點于一身的一款儀表，但也存在著忽然的罷工，其中安裝環境是否正確就是導致電磁流量計罷工的一個主要原因。

---

1.安裝地點的選擇

為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

⑴ 盡量避開磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響

傳感器的工作磁場和流量信號。

⑵ 應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

⑶ 應盡量避免日曬雨淋，避免環境溫度高于 60℃及相對濕度大于 95%。

⑷ 選擇便于維修，活動方便的地方。

⑸ 流量計應安裝在水泵后端，絕不能在抽吸側安裝；閥門應安裝在流量下游側。

---

2.安裝管道位置的選擇

為了使流量計工作可靠穩定，在選擇管道安裝位置時應注意以下幾點要求：

⑴ 傳感器可在垂直管道、水平管道或傾斜管道上安裝，但要求二電極的中心連線處于水平

狀態。

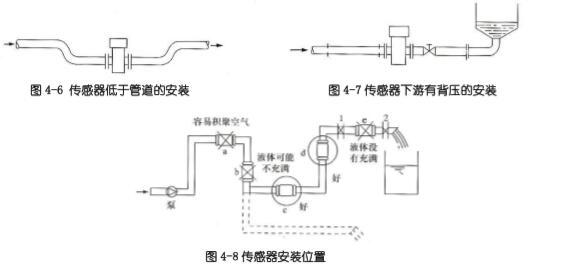

⑵ 電磁流量計工作時，始終要求測量管內充滿被測介質。水平安裝時，為了確保這一點，

必要時傳感器安裝位置的標高可以略低于管道的標高，如圖 4-6，或使傳感器的下游具有足

夠的背壓，如圖 4-7。推薦的安裝位置如圖 4-8 中 c、d 所示。

⑶ 對于液固兩相流體，*好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。

⑷ 不管是水平安裝或是垂直安裝，在連續生產的工藝管道上，為了不影響生產，便于儀表維修拆裝，傳感器盡可能采用與原先主工藝管道并聯安裝（旁路管）的方式，特別對有嚴重污染要經常清洗的液體。圖 4-9 是傳感器不卸下，在線清洗的安裝實例。

⑸ 直管段長度*佳為流量計前≥10DN，后端≥5DN，當現場工況

不允許時，*少滿足前端≥5DN，后端≥2DN。

---

3.安裝場所注意事項

（1）環境溫度

避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。 ? 大氣條件

避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。

（2）機械振動或沖擊

流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動

較大的管道上，需加設管道支撐。

（3）其他注意事項

流量計的周?chē)鷳?yīng)有充裕的空間，以便作業和定期檢查。

安裝場所應便于接線和安裝管道
